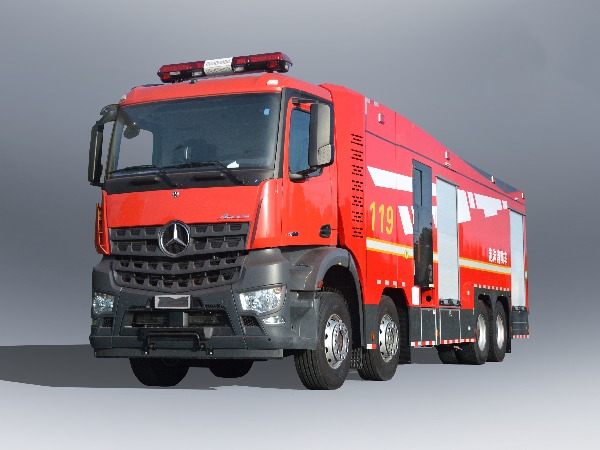

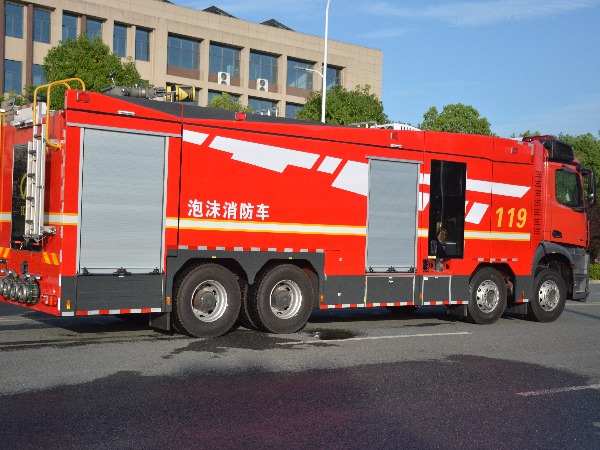

奔驰18吨水罐消防车

所属栏目:水罐消防车

销售经理:李经理
移动手机:186 0722 8550
地址:湖北省随州市北郊江南汽车工业园
  • 服务团队
  • 全程监督
  • 上门服务
  • 质保一年
优惠活动:3千-1万
全方位高清图展示
  • 奔驰18吨水罐消防车
  • 奔驰18吨水罐消防车
  • 奔驰18吨水罐消防车
  • 奔驰18吨水罐消防车
参数配置

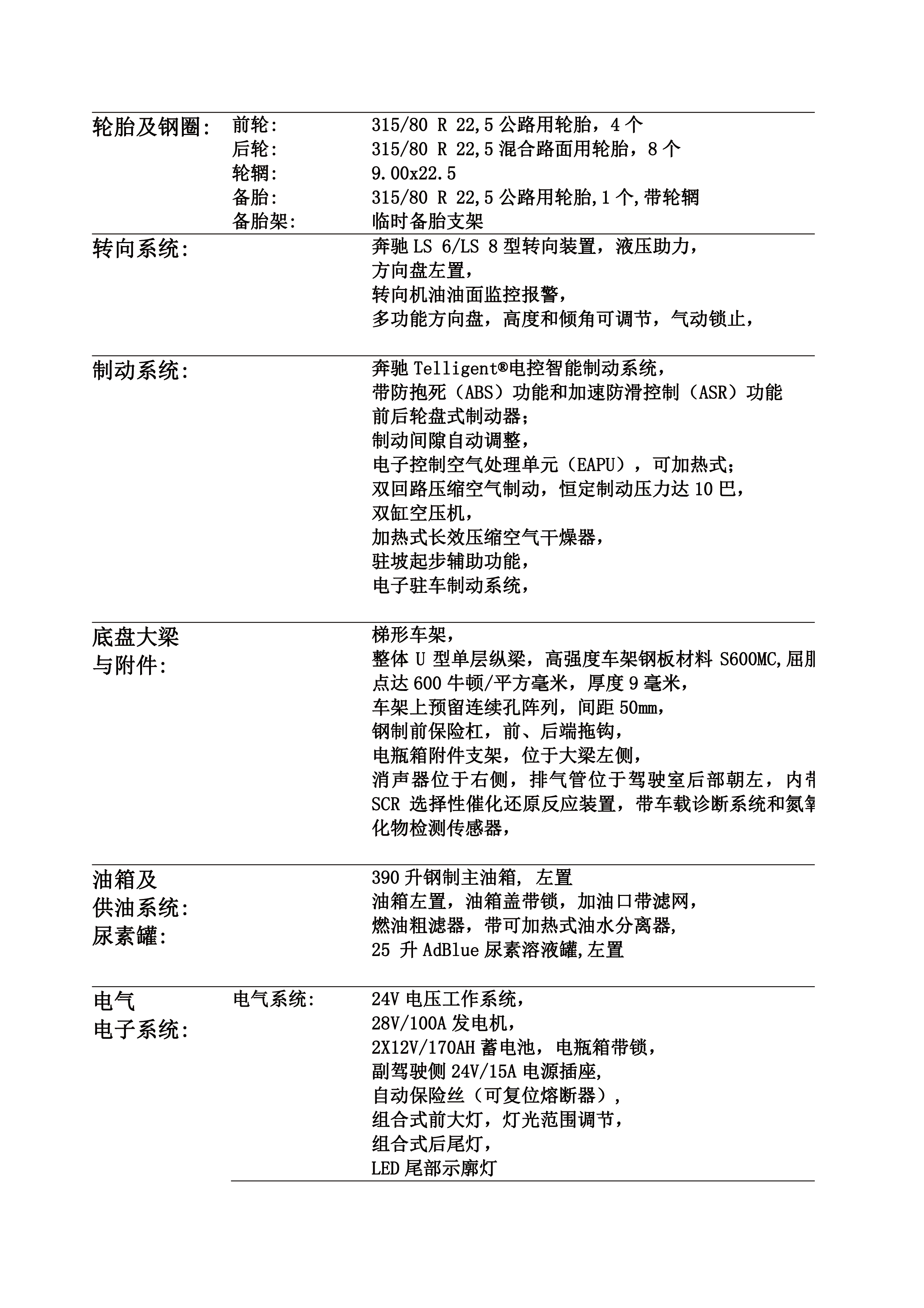

1、底盘介绍:

全新的Arocs 4158底盘,沿袭梅赛德斯-奔驰家族的品牌基因,拥有硬朗的外表和舒适的驾驶室。**应用了Servolwin电子液压助力系统,在双前桥转向系统的机械机构中加入了液压和电子助力系统,使转向操作更轻松。此外驾驶室宽度达到2.3 m,加上全新设计的仪表盘、可调式宽大座椅等,可以让驾驶员和乘员拥有良好的驾乘体验。

奔驰Arocs在安全配置方面,配备了ABS防抱死制动系统+ASR驱动防滑系统,**式双回路压缩空气制动系统,储备压力12.5bar持续制动压力10bar;前后全盘式制动器,制动片间隙自动调整;定速巡航+限速行驶及坡道起步**系统;这些主被动安全**系统的加持,进一步提升了车辆行驶安全性。

全新的OM473高性能柴油发动机,采用X-Pulse增压高压共轨(**喷射压力2 700 bar)、非对称涡轮增压器(低转速下可获得接近峰值的转矩输出,起步和爬坡能力更强劲)、EGR SCR后处理技术(满足国Ⅴ)和高性能的发动机**制动。

标配梅赛德斯 Powershift 3智能变速器(智能手自一体),有16个前进挡,2个倒车档。自动选择合适挡位,挡位转换更迅捷;具有实用的爬坡行驶模式,并可针对不同的应用条件提供独特的驾驶程序。拥有丰富的取力器选择和优化的连接角度。发动机后取力器:输出转矩600~900 Nm,可匹配插入式液压泵,车辆静止/行驶状态均可输出。

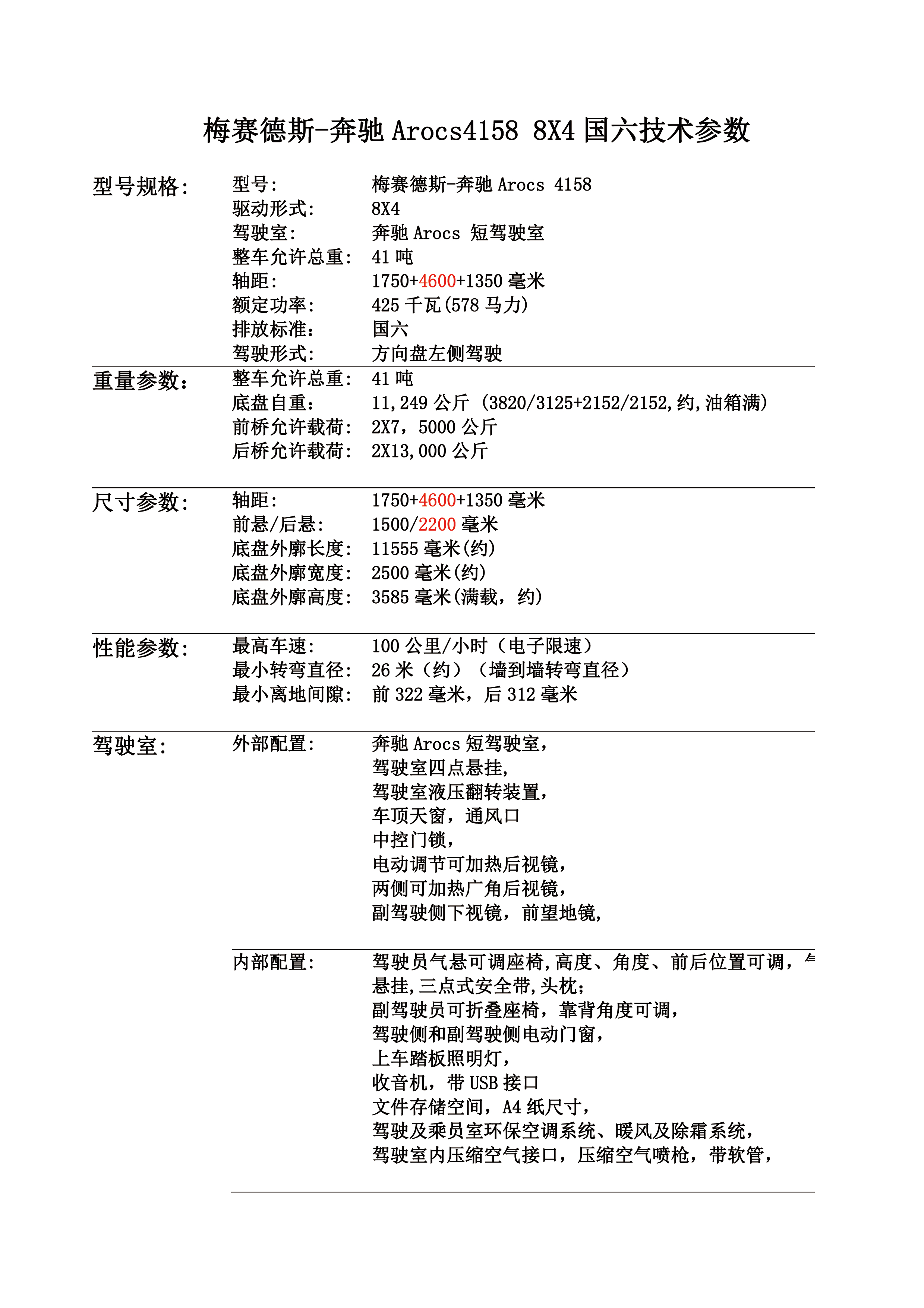

/202306/1686817218_d3e2ab93064b9ebc47ec.png

/202306/1686817219_68fbfbb8f038ce581d2c.png

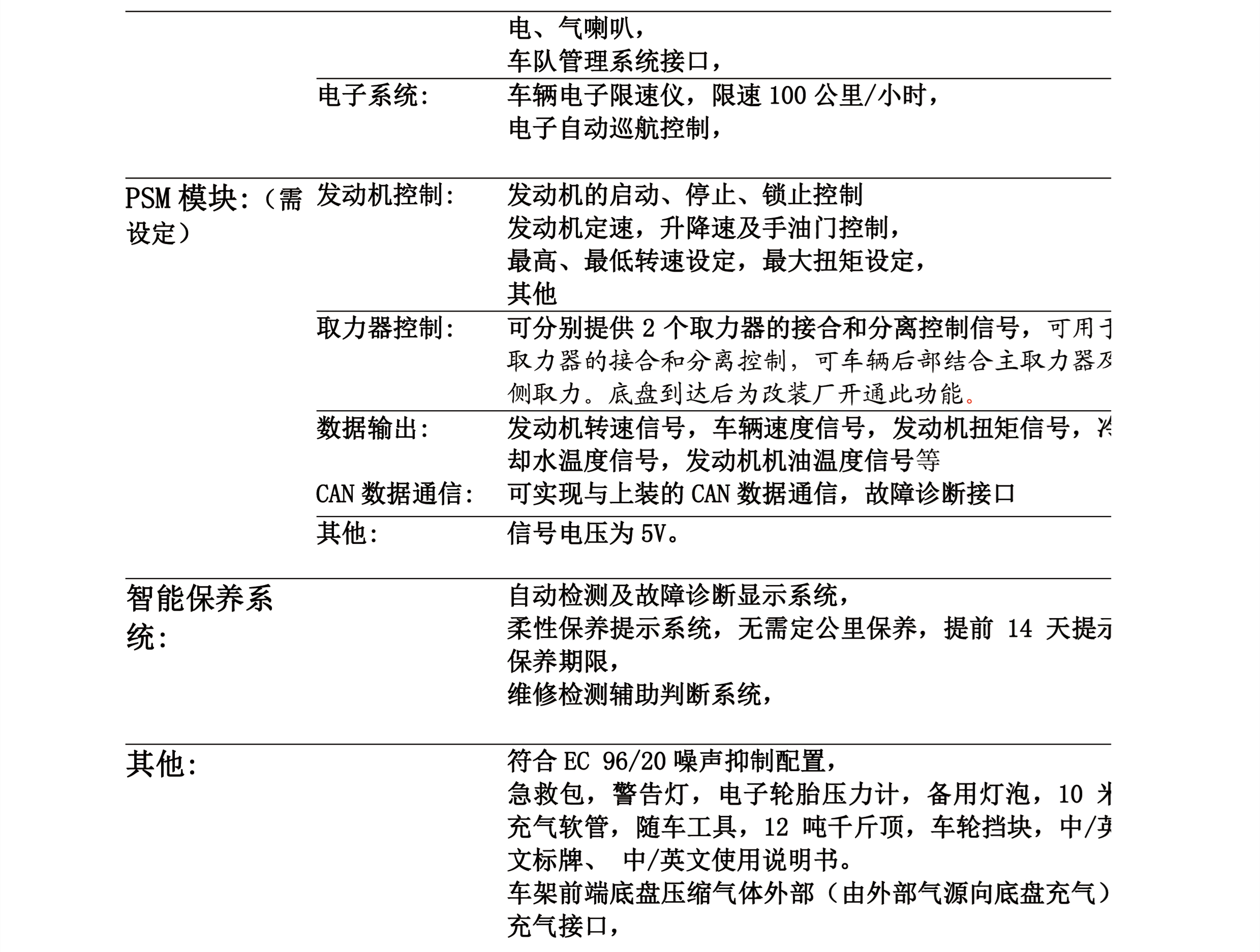

/202306/1686817215_5bc5142f1265fe17e65a.png

底盘**

奔驰

产品名称

泡沫消防车

总质量(Kg)

38000

整备质量(Kg)

19350

驾驶室准乘

2人

乘员室准乘

7人

轴  数

4

轴距 (mm)

1750+4600+1350

接近角/离去角

21/12(°)

前悬/后悬

1500/2235(mm)

轮胎数

12

轮胎规格

315/80 R22.5

前轮距

2058/2058

后轮距

1804/1804

轴荷(Kg)

7500/7500/13400/13400

**车速

100(Km/h)

底盘型号

Arocs 4158

**名称

梅赛德斯-奔驰

生产企业

戴姆勒股份公司

驱动形式

8*4

钢板弹簧片数

4/4/4/4

发动机比功率

11KW/T

燃料种类

柴油

外形尺寸(mm)

11660×2540×3770

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

OM473 LA

戴姆勒股份公司

15569

425

排放依据标准

GB17691-2018国Ⅵ

适用范围及功能特点

该车专用于突发火灾扑救及其他应急保障工作。该车主要特点:

(1)整车动力强劲,可靠性高,安全水罐容量可达18T;

(2)配备原装进口消防泵,166L/s @ 1.0MPa超大流量,作战效率高;

(3)配备智能**系统,全自动压力平衡,自动化程度高,操作简便;

(4)集成**系统界面,实时显示底盘及泵组运行状态;设置极限工作状态限制,异常情况报**提示;紧急情况下,实现自动减压、降速、停机等应急处理,安全性高;

(5)泵送系统接口丰富,可与远程供水等车辆并联使用,保持持续作战;

(6)整车上装厢体骨架均采用铝合金材质,轻量化设计;

(7)配备**乘员室,可**搭载战时状态消防员7名;

(8)随车配备水带、接头、拉梯、工具、器材齐全,操作方便快捷。

二、消防车整要求

该泡沫消防车,整车主要由梅赛德斯-奔驰 Arocs 4158型消防车专用底盘、**乘员室、水罐、泵室、泵送系统、智能集成**系统、水**、水炮、随车消防器材以及其他附属**等组成。整车改装后载荷分配均匀,质心位置和稳定性计算**,内部空间布局合理,能充分满足操作人员的使用要求。

1、液罐

容量:水12000kg,泡沫6000kg  型式:外置式容罐

材质:优质304不锈钢材质,经防腐处理增强罐体抗腐蚀性,相关焊缝严格按**焊接工艺标准施焊,检验合格,其中罐体底厚为5mm、侧板厚度为4mm,顶板厚度为3mm。

结构:**罐体,内设置纵、横防荡板,以减少车辆行驶过程中罐内水对罐体的冲击;罐顶设1个可自动泄压的快速锁紧及开启装置的人口孔,孔盖直径均为450㎜,维修人孔方便进出,符合**标准。水罐内设有DN80mm的溢流管,设有全不锈钢浮球式液位指示器,可通过仪表板上液位显示表罐内灭火剂的容量。罐底部设有集液槽,下部设置排污口。罐体与车厢分体制作,在容罐底部都设有加强复板纵向托梁,以作长时间支撑不变形。每个支撑点都安装了防振动及疲劳工程专用橡胶支块,采用弹性连接机构。

水罐附属设备:

(1)1个入口孔,带有快速锁紧及开启装置。

(2)电子液位器×2,设置于罐内,泵室仪表**箱显示。

(3)溢流管:DN80mm*1

2、泵送系统

泵送系统设计有**结构的专用泵室,左/右侧、后侧均设计有卷帘门可以打开/锁闭。泵送系统由消防泵、管路系统、水带、水**、接头等组成。

3、消防泵主要技术参数:

型号:8FC   厂家:美国希尔

流 量:166L/s @ 1.0MPa      安装形式:后置式

驱动形式:通过取力器由汽车发动机驱动

密 封:机械式密封           **吸深:≥7米

真空泵:希尔ESP(DC24V) ,与泵同品牌

引水时间:≤100s

4、管路系统

吸水管路:泵房尾部设有4个DN150mm 外吸水口,专用内扣式扪盖,接扣密封,吸水口位置设计合理,留有足够的吸水管旋转空间和吸管扳手转动空间,便于拆装吸水管。设置 1 个DN250mm后进水管路,装有一只 DN250气动蝶阀,并设有滤网,避免吸入杂质损坏泵体。

出水管路:泵房两侧各设有3个DN80mm 出水口,出水口末端配备手动截止阀,设计合理,便于启闭。

消防炮出水管路:水泵 (经水罐)**水炮管路为DN100mm,配备DN100mm气动蝶阀**。

注水管路:车身左右两侧各设置2个DN80mm外注水口。泵房内设置 1 个Φ80mm 罐注水管路,可通过水泵向罐内注水,并设有气动**阀。

放余水管路在管路和水泵**位置加装放余水管,并分别配备球阀,设置在泵房下方便于开启的位置。

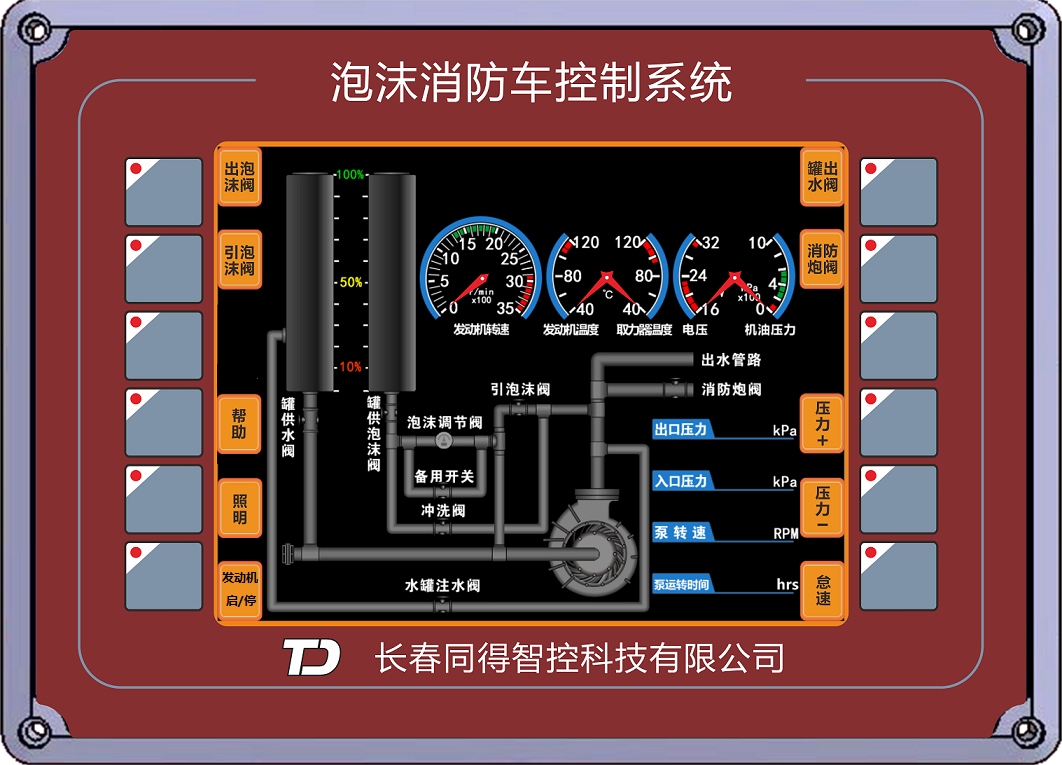

5、智能集成**系统

该车配备有智能集成**系统安装在泵室后部。系统具备全自动压力平衡功能,自动化程度高,操作简便。集成**系统界面能实时显示底盘及泵组运行状态,可根据使用要求设置极限工作状态限制,系统检测到异常情况会自动报**提示。出现紧急情况时,系统能实现自动减压、降速、停机等应急处理,安全性高。

/202306/1686817220_201a01557bce57c0bd2e.png

1.集中显示底盘和上装各部分运行状态;

2.全自动压力平衡功能;

3.底盘和上装部分极限工作状态限制;

4.异常情况报**提示;

5.在紧急情况下,实现自动减压、降速、停机等应急处理;

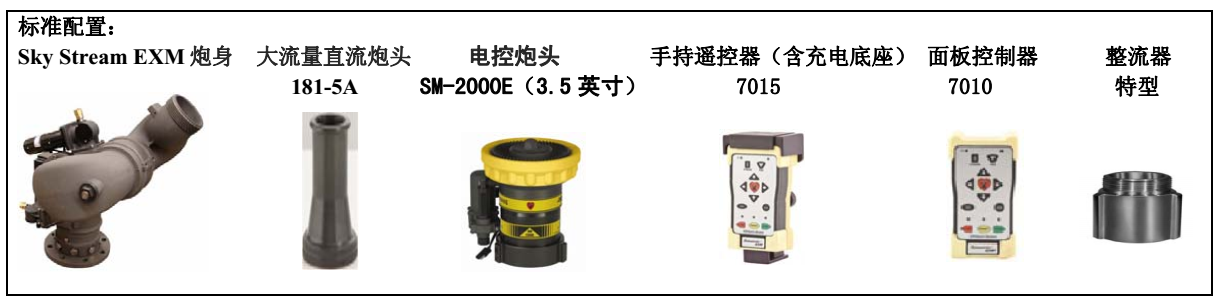

6、电控消防炮

车辆顶部配置有电控消防炮,可以通过遥控器实现(有线/无线)远程**,能免登顶操作消防水炮,提高作战效率。电控消防炮主要参数如下:

品 牌:埃尔克 PLKD150-7500EXM  厂家:美国埃尔克

流 量:150L/s@1.0MPa           射 程:水≥90米

俯仰角度:-45°~+90°         水平角度:350°

安装位置:车厢顶部             **方式:有线+无线遥控

/202306/1686817221_d896c8fae94ced3ef4a5.png

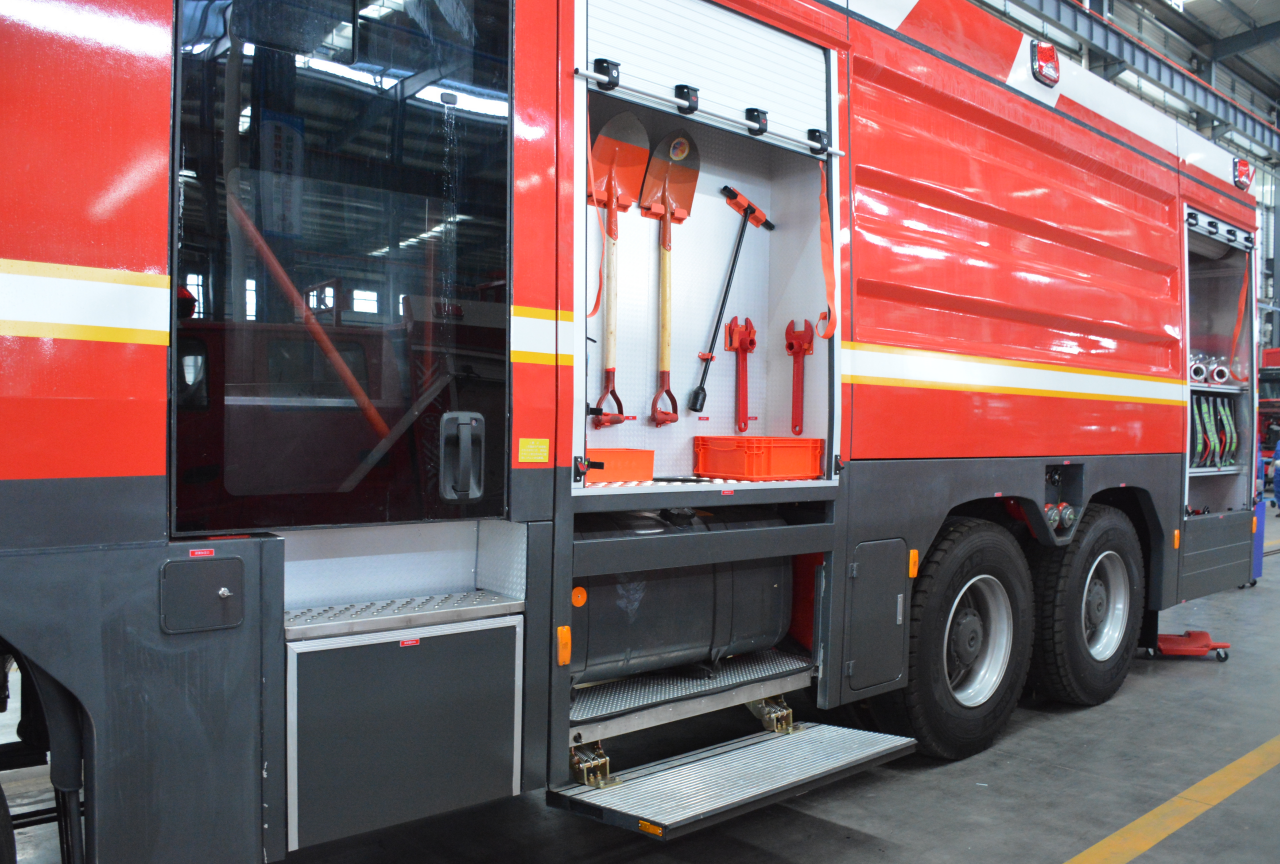

7、器材厢:外骨架为铝合金框架结构,内装骨架采用40*40/40*80铝合金型材通过铝三角支撑、不锈钢螺栓等搭设。外蒙皮采用电泳预喷烤漆附膜红铝板,通过进口专用高强度粘结材料与骨架紧密粘合,并采用封缝处理以防电化学腐蚀。器材箱内饰板及底板均采用阳极化处理的平铝板通过进口航空粘接胶粘接(无铆接),车辆上装其他金属部件均采用防腐材料,脚踏及器材箱车顶部位采用花纹防滑铝板铺设。整车各消防器材存放布置的基本原则:

(1)按战斗编成和战斗展开设计器材集成;

(2)按人体工程学原理设计各种器材托架;

(3)无须任何攀登工具,取用箱内任何器材简明实用的原则。

(4)按使用逻辑关系和使用频率放置器材;

(5)站在地面或踏板上1-2动作内取用任何器材。

(6)按器材的使用频率和实战灭火的需要配置和放置器材。

(7)使用防锈、防振、防脱落、防划伤的专用夹具固定器材。

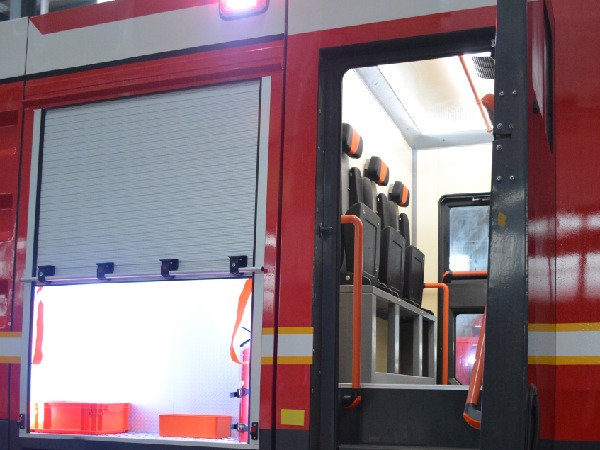

卷帘门:所有器材厢均采用拉杆式带锁卷帘门,卷帘门具有防水、防尘功能,防尘密封性能良好。每个器材厢内均有 2 个 LED 白光照明灯带,保证夜间使用时无任何死角,器材箱内照明灯光随着卷帘门开启/关闭联动**,在驾驶室内也设有集中**开关。所有卷帘门均可采用同一把钥匙开启。卷帘门拉杆具有锁止功能,两边加装锁扣,拉手、锁销坚固耐用,不易变形。卷帘门密封性能经过水淋实验,确保无渗漏现象。卷帘门两侧滑道采用一次成型滑道,内固定滑块可以防脱落。所有卷帘门都能够在任意位置随意停留,卷帘门采用氧化铝合金型材装配,耐酸碱盐腐蚀性高,抗紫外线,卷帘门启闭手柄下方留足安全操作空间,操作轻便灵活。

翻转踏板:车身器材箱两侧设置有翻门脚踏板,采用整体式铝合金型材、机械弹簧翻转铰链,结构坚固耐用、轻便防滑。翻转踏板采用双弹簧在内锁紧,开合可靠。阶梯踏脚高度设置合理,翻板踏脚翻下后,结构牢固,承载重量≥150kg。翻转踏板端面设有镶嵌式爆闪**示灯,采用接触开关联动**,踏板工作打开状态时**示灯会持续闪烁提示,踏板关闭后**示灯自动熄灭,翻转踏板机构设计美观精巧、安全可靠。

车顶护栏:车顶采取防滑处理,铺设有铝合金花纹铝板,并设有300mm高铝合金栏板及防滑扶手。车尾右侧装有一个铝合金折叠爬梯,以方便登上车顶,折叠爬梯与车厢连接处接触面大,避免长时间使用后变形出现安全隐患。

倒车后视系统:车辆配备有专用倒车后视系统一套,具备倒车监控及安全报**功能,方便驾驶员操控车辆安全驾驶。

制式标识:按照消防单位的制式标准要求和涂装规范,配备相关的长排**、频闪**示灯、场地照明灯、标志图案等,整车更威武壮硕,辨识度更高。

/202306/1686817222_c2408a925dd7ebba0862.png

总体设计

1、设计原则

1.1 **性与实用性相结合。本系统设计采用**成熟的技术,在力求**的同时,充分考虑实用目的,不追求盲目的**而使成本过高,也不提倡一味实用主义而放弃**的功能和水平。

1.2.可靠性与安全性统一。项目设备的可靠性是项目稳定运行的基础,整车系统设计的可靠性还反映出系统的安全性,在群众性活动中,安全是**重要的要素,应当**先保证。

1.3突出互动体验效果。充分考虑项目的应急功能特色,在设计过程中,保障应急机动性的前提下,**限度强化人机工程特性。

1.4突出适用性与可维护性。适用是项目设计的基本目的,增大适用范围是设计人员的理想,但是不可牺牲日后的可维护性来过分的扩大适用范围,否则将带来较高后期维护成本和难度,使整各系统的合理性降低。

2、 引用标准

本项目设计引用的主要标准如下:

GB 7258-2017 《机动车运行安全技术条件》

GB7956.1《消防车第1部分:通用技术条件》

GB7956.3《消防车 第 2 部分:泡沫消防车》

GB6245《消防泵性能要求及试验方法》的规定;

GB 1589-2004 《道路车辆外廓尺寸、轴荷及质量限值》

QC/T 484-1999(2005) 汽车油漆涂层

GB4785 汽车和挂车的外部照明和信号装置的数量、位置和光色

GB/T 12480客车防雨密封性试验方法

ZB T50 003 专用汽车道路试验方法

以及**规定的其它相关标准规范

3、设计依据

    我公司根据**相关标准,结合应急保障系统的现状和实际作战需要,充分利用车辆的有效空间,合理布置各种装备器材、专用工具或设备,为在处置突发事件、自然灾害事故和等各种应急保障服务。

4、改装原则

设计和建设本着“**、实用、稳定、高效”的原则。

5、环境适应性能

工作温度:整车环境适应能力-35~55(℃)

湿度:相对湿度不大于95%(25℃)

海拔高度(m):平原版海拔2000m以下;(高原版海拔5000m以下)

6、密封性能

淋雨:满足淋雨强度为6mm/min的试验条件下,经淋雨试验后车内无渗漏水现象。

7、可靠性

行驶可靠性:符合国标GB 7258-2017 《机动车运行安全技术条件》的规定,平均故障间隔里程不小于2000km。

序号

设备名称

主要型号、材质或结构功能

数量

1

奔驰8*4底盘

奔驰Arocs 4158,8*4,425KW,国六

1台

2

上装厢体总成

钢骨架铝蒙皮

1台

3

**乘员室

带顶置空调,7套消防员专用空气呼吸器及座椅

1套

4

前置水罐

304不锈钢材质

1台

5

中置水罐

304不锈钢材质

1台

6

消防泵

美国希尔,型号8FC

1套

7

真空泵

美国希尔,ESP(DC24V)

1套

8

电控消防炮

美国埃尔克PLKD150-7500EXM,有线/无线遥控

1套

9

管路系统

湖北江南定制,含左右侧注水口、后吸水口等

1套

10

集成**系统

湖北江南定制开发

1套

11

左/右侧器材舱

湖北江南定制,铝合金材质四层级,铝合金碎花纹板蒙皮

1套

12

卷帘门

铝合金结构,带锁止

5套

13

泵室

铝合金骨架铝蒙皮

1套

14

抽拉梯

铝合金结构,顶部左侧,带锁定装置

1套

15

登顶梯

铝合金材质,折叠结构带锁定装置,配顶部上车扶手

1套

16

整车辅料耗品

含整车装配用标件、五金件、锁具、粘胶、标识等耗品

1套

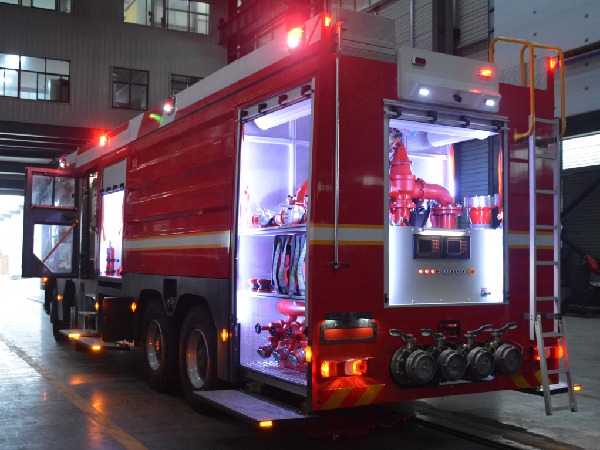

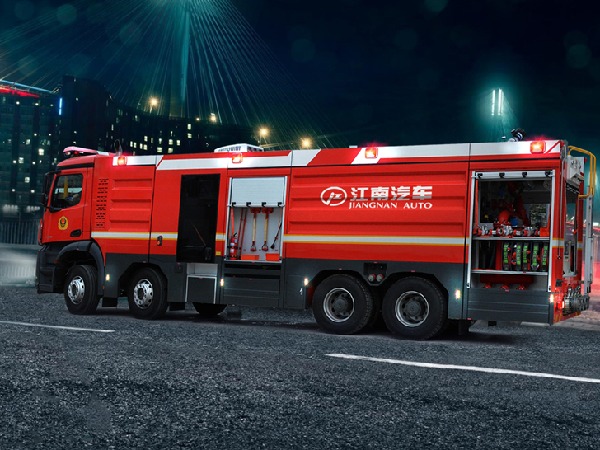

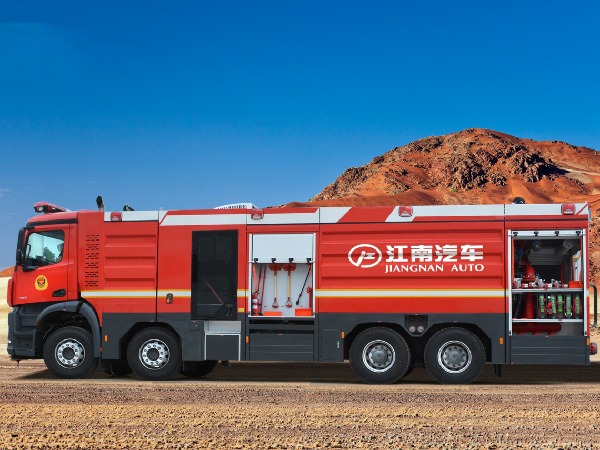

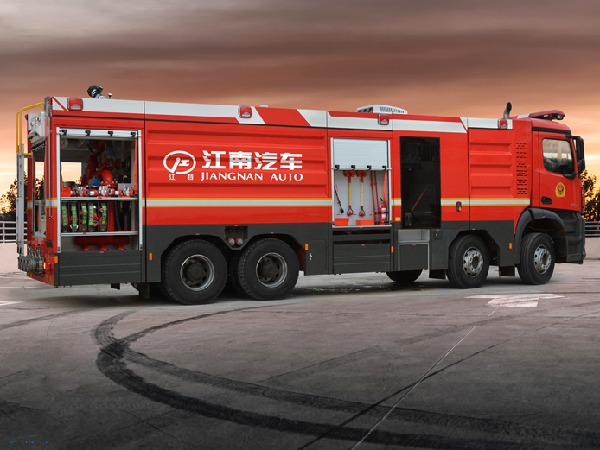

/202306/1686817216_3247b4658434deeda8df.jpg/202306/1686817216_ece7c49407e3f0357762.jpg/202306/1686817216_be69a6474196c6f6a9a5.jpg/202306/1686817217_133ec63f6ae3757283eb.jpg/202306/1686817217_9025e7b641cb6c034a6b.jpg/202306/1686817217_9ec7118b8195a8cf815b.jpg
