东风天锦7水9尘洗扫车

所属栏目:国六洗扫车

销售经理:李经理
移动手机:186 0722 8550
地址:湖北省随州市北郊江南汽车工业园
  • 服务团队
  • 全程监督
  • 上门服务
  • 质保一年
优惠活动:3千-1万
全方位高清图展示

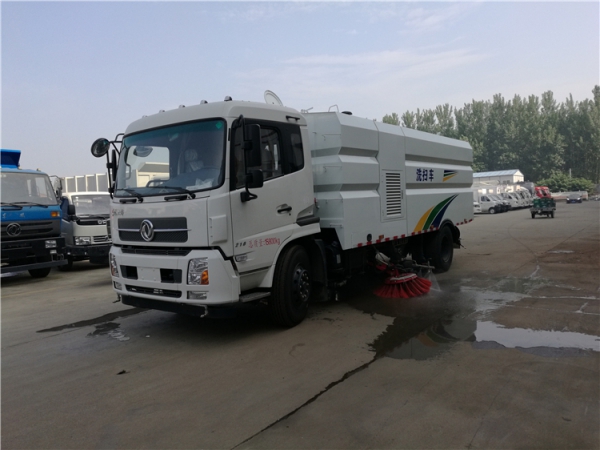

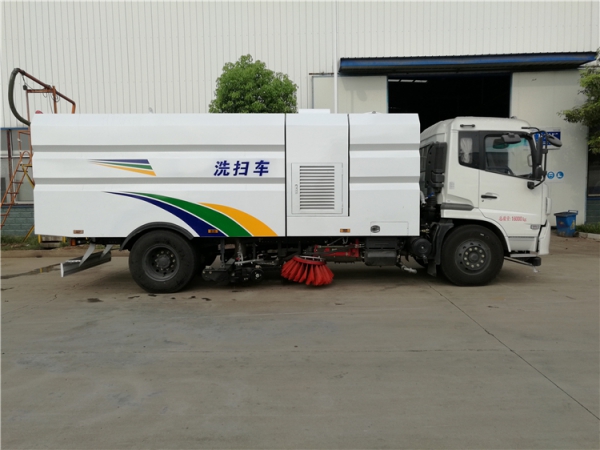

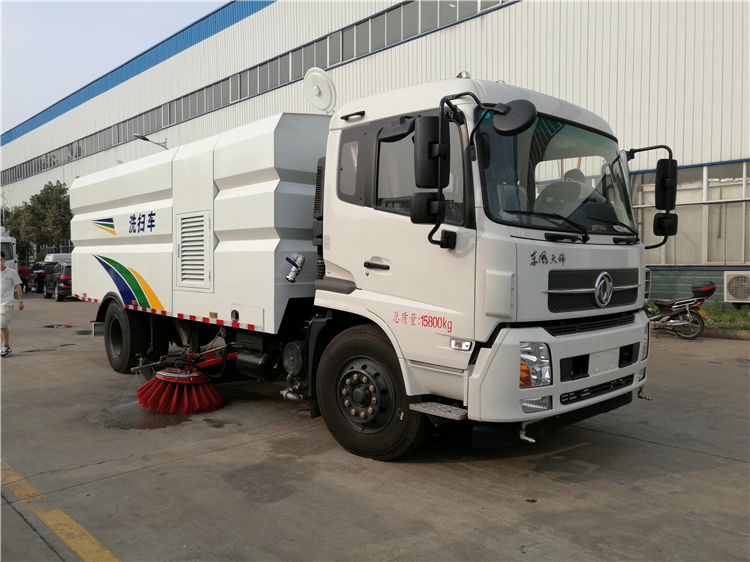

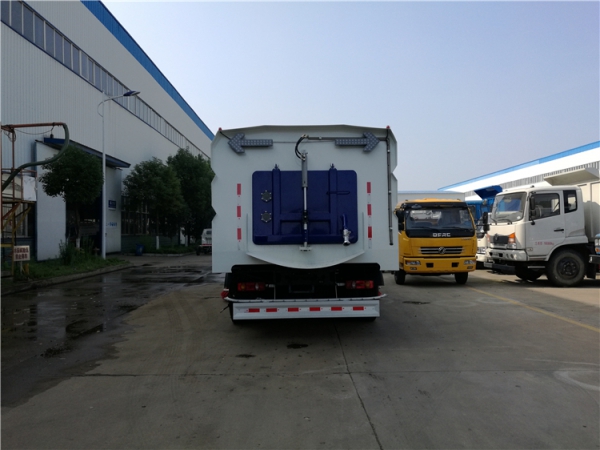

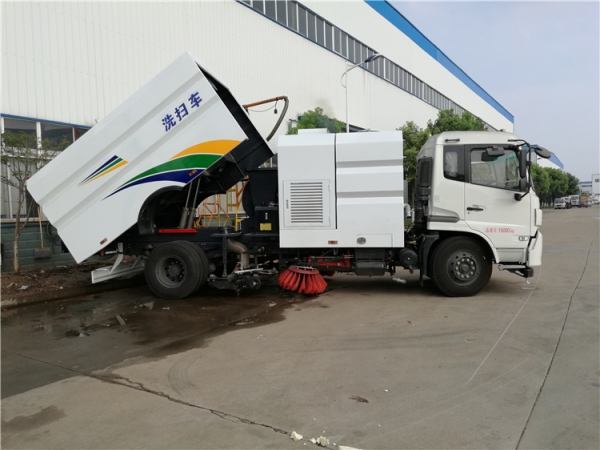

  • 东风天锦7水9尘洗扫车
  • 东风天锦7水9尘洗扫车
  • 东风天锦7水9尘洗扫车
  • 东风天锦7水9尘洗扫车
参数配置

/202109/1632820214_e20cc8a1c90f96e3be4d.jpg/202109/1632820213_07799dfea6f377002acd.jpg/202109/1632820213_b006c8aa4cebb1cc5b26.jpg/202109/1632820213_597dc5a6169faccf9a2f.jpg/202109/1632820213_e503f0ff0a9811a953d3.jpg/202109/1632820213_f5ced8f4fefe321b51ec.jpg

产品功能特点

1、工作原理

清扫副发动机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫**洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流,在气流的作用下,垃圾吸入吸嘴,并进入垃圾箱中。底盘发动机驱动洗扫车向前行走,扫**吸嘴前方的垃圾不断进入到吸嘴中,并源源不断地被吸到垃圾箱中,实现路面清扫。

洗扫:清扫作业装置工作的同时,副发动机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆,各喷杆上装有多个特制的不锈钢扇形喷嘴,扇形喷嘴喷出的扇形水帘组成一总宽不小于3.5m的U形水刀,直接冲洗路面,冲洗路面后的水被吸回到垃圾箱中,实现路面洗扫。

路沿和路沿石立面洗刷利用扫盘的左或右立扫,左或右喷杆上的路沿石清洗喷嘴,选用左或右洗扫作业模式进行洗扫作业,就可对左或右路沿与路沿石立面进行洗刷作业。

后喷雾在洗扫车后部垃圾箱下方配有喷雾喷杆,喷雾喷杆上装有多个喷雾喷嘴。启动副发动机和高压水泵,打开后喷雾开关,启动底盘车前行,就可进行喷雾降尘作业。

低压冲洗:利用离心水泵的低压力、大流量对路面进行冲洗作业,作洒水车用。

3、特点介绍

1)采用东风天锦DFL1160BX1V型二类汽车底盘改装,发动机为康明斯国Ⅴ排放。副发动机为康明斯B170;

2)采用清水箱前置、垃圾箱后置的布置方式,半封闭式副发动机仓,气弹簧**的双侧门,人员轻松进入,整体结构紧凑,维修方便;

3)侧扫刷系统接地压力采用弹簧调节方式,工作时可根据路面状况随时调整扫刷接地压力,减少扫刷磨损;

4)高压水泵及水喷嘴等均采用进口产品,水泵压力高达140Bar,**大流量137 L/min,对路面冲洗效果更佳;
5)液压系统中液压阀采用进口电磁阀组,排列整齐,便于维护,液压马达采用进口品牌产品,整车液压系统运行可靠,动作灵敏有效,运动元件无爬行现象6)专用高压离心风机,**大风量可达12000m3/h,叶片材料采用特殊钢制作,其特殊的叶片形状极其不易磨损;

7)独特的侧扫刷防撞机构,能有效保护侧扫刷机构,能避免任何时候冲洗装置撞击路牙引起损坏;

8)采用先扫,后冲刷,再吸收的工作方式,能将垃圾及污水一次清扫、冲刷、吸收干净。路面作业后无尘土,无积水;

9)高压水路安装有快插式防冻吹水装置接口,防止冬天低温时冻坏水路元件;

10)垃圾箱4mm不锈钢板制成,防腐性能极优;

11)电器元件关键元件采用优质进口元件,操作**采用一键式操作,能实现9种作业模式,**采用运动**器编程**器实现;

12)采用气缸驱动,电气自动**车用离合器来保证副发动机无负荷起动、无负荷停机,延长使用寿命;

13)配有具有自动收放功能的冲洗绞盘和冲洗**,冲**流量大,压力高,可对局部油污地区进行强力冲洗,并可对小广告进行冲刷;

14)带语音报**装置,能实现故障自诊断功能;

15)后防护栏上装有一排高压喷嘴,具有喷雾降尘功能;
16)具有低压冲洗功能,**大冲洗宽度大于21m。




整车技术参数
车辆名称: 程力威牌CLW5160TXSD5型洗扫车公告批次: 328
车辆型号: CLW5160TXSD5燃油: 柴油
总质量15800(Kg)前排乘客:3(人)
额定载质量4255(Kg)外形尺寸8580,8280,8050x2490x3**(mm)
整备质量11350(Kg)货厢尺寸xx(mm)
接近角/离去角:20/18,20/13,20/19(°)前悬/后悬:1430/1860,1430/2160,1430/2360,1430/2760,1430/1490(mm)
轴数: 2轴距:3800,4200,4500,4700,5000,3950,5600(mm)
轴荷: 5600/10200**高车速:80,98,89(km/h)
底盘技术参数
底盘型号 DFL1160BX1V底盘品牌: 程力威牌
轮胎数 6弹簧片数: 7/9+6,8/10+8,10/11+10,11/11+10
轮胎规格: 9.00R20 16PR,10.00-20 16PR,10.00-20 18PR,10.00R20 14PR,10.00R20 16PR,10.00R20 18PR,10R22.5 16PR,275/80R22.5,275/70R22.5 16PR,275/70R22.5 18PR,295/80R22.5燃料种类:柴油
前轮距: 1880,1900,1920,1815后轮距: 1800,1860,1820
排放标准: 国五
发动机型号发动机生产企业排量(ml)功率(kw)
 ISD210 50
ISD190 50
ISD180 50
EQH180-52
EQH180-53
ISB180 50
ISD270 50
ISB210 50
ISB190 50
 东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风商用车有限公司
东风商用车有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
 6700
6700
4500
4752
4752
5900
6700
5900
5900
 155
144
132
132
132
132
198
155
140
